浮球式磁致伸縮位移傳感器結構原理主要基于浮力和靜磁場原理設計制造，浮球材質采用不銹鋼，具有堅固耐用、防腐蝕的特點，帶有磁體的不銹鋼浮球（簡稱浮球）在被測介質中的位置受浮力作用影響，所測量液位的變化導致磁性浮球位置變化。浮球中的磁體和磁致伸縮傳感器（磁簧開關）作用，使串連入電路的元件（如定值電阻）的數量發生變化，進而使儀表電路系統的電學量發生改變。也就是使磁性浮子位置的變化引起電學量的變化。通過檢測電學量的變化來反映容器內液位的情況。
浮球式磁致伸縮位移傳感器安裝要求

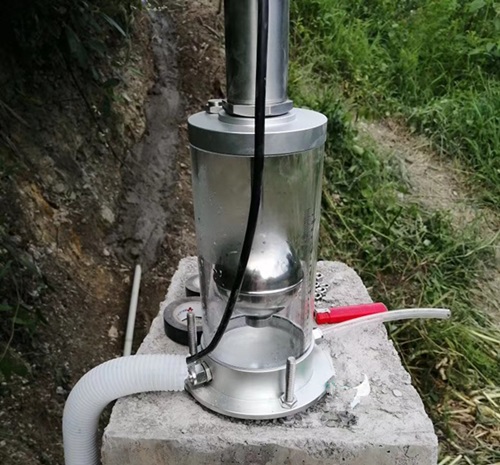

浮球式磁致伸縮位移傳感器在實際工況環境中的安裝：
1、磁致伸縮位移傳感器的安裝位置應盡量原理如震動、磁場、進出液體介質出入口，以免介質流體造成限時變化引起誤差，既影響實際液位測量的準確性。
2、液體介質中不應含有雜質或帶有磁性的物體，以免對浮子造成卡頓。
3、磁致伸縮傳感器在安裝時應注意垂直度，以免造成浮球在升降式造成卡頓。
4、容器中不得含有導磁物體接近，以防對其造成干擾，安裝牢固可靠，否則會影響浮求得正常工作。
5、安裝浮球時注意浮球的方向，禁止反裝。
6、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管，加注過程應避免介質急速?zèng)_擊浮子，引起浮子劇列波動，影響顯示準確性。
7、應根據介質情況，不定期清洗主導管及浮球，及時清除雜質。
8、磁致伸縮位移傳感器主體周圍不容許有導磁體靠近否則直接影響液位顯示精準性。
9、因運輸過程中為了不使浮球組件損壞，傳感器廠家在出廠前將浮球部分與主體管分離，待位移計安裝完畢后，打開容器將浮球組件裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
浮球式磁致伸縮位移傳感器在使用之前，要先做好位移計的接線，如果接線接錯的話會導致測量結果不準，供電與信號線反接會造成線路燒壞。
|
