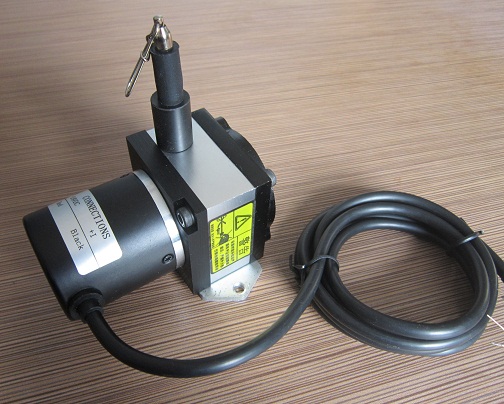

液壓同步頂升系統具有高速置零、低速頂升，升降速度自由調節，控制部分由拉線繩位移傳感器、負荷傳感器、均載閥、PLC控制軟件等組成，具備安全可靠的過載保護功能，保證了頂升系統在惡劣的工作環境下的高可靠性；拉繩位移傳感器是頂升系統關鍵的零部件之一，它是保證頂升精度的重要組成部分，每臺液壓頂配備一只拉線位移傳感器，關系著各個液壓油缸的同步精度，下面就介紹一下液壓同步頂升系統在頂升過程中需注意的幾個重點：
1、安裝液壓油缸時應保持地面平整，拉線繩位移傳感器和千斤頂活塞部分應保持垂直安裝，傳感器主體安裝牢固可靠，拉線拉出保持垂直角度不可大于5度。
2、一般液壓同步頂升系統采用4~20mA電流輸出距離傳感器，電流拉繩傳感器內部裝有隔離裝置，具有測量穩定、無數字波動、抗干擾能力強等特點。
3.、電流型傳感器供電電壓為24v單獨供電，為了避免外部對其造成的信號干擾，信號線應單獨布線，不可與強電電源或其他電路共用一個線槽。
4、液壓同步進行頂升之前，應先對位移顯示窗口進行清零操作，也可以拉出線繩后測量距離檢查是否和PLC顯示的位移一樣。
5、在同步頂升系統中PLC控制是關系著千斤頂上升和下降的關鍵，由預先設定的目標值直到距離傳感器到達設定值時同步系統自動停止。
濟南眾標傳感器專業致力于位移傳感器制造的企業，生產的模擬量位移傳感器、數字量傳感器、磁致伸縮傳感器、電阻尺等已被廣大企事業單位采用，拉線繩傳感器產品已被用于橋梁同步頂升、橋梁支座更換系統、山體滑坡監控、機械設備智能控制、木工機械砂光機距離控制、智能無人叉車等領域。歡迎各界朋友致電詳談！
|
